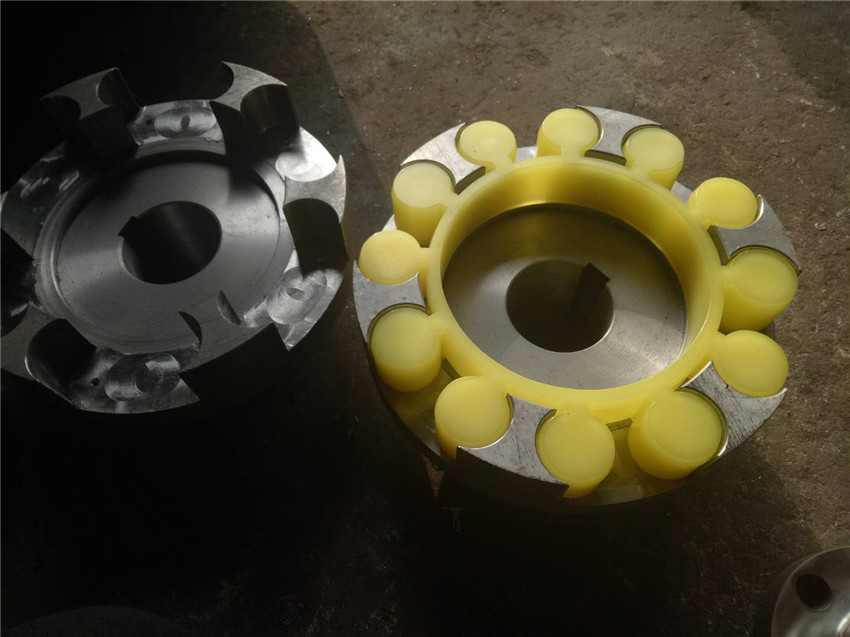

膜片聯軸器應從開展豎直方位的調節
　一、聯軸器找正基本原理
　　將電機可動端內孔圓在固定不動端端表面的投射類似當做正圓,因為可動端中心到固定不動端內孔的間距不會改變 ?！　∪裟芰硗饪紤],可動端中心線與固定不動端中心線絕對是在一條線上,僅僅理想化的找正情況。實際上找正時,先設置容許偏差,當找正時造成的偏差在容許偏差范圍之內時,找正完畢?！　≡谠S多場所中,泵的下檢測點沒法開展檢驗,找正工作中將沒法開展。
　　二、聯軸器軸向找正
　　聯軸器找正時,應從開展豎直方位的調節。前、后腳密封墊的薄厚可根據三點檢驗統計數據測算,檢驗出兩軸的偏移?？蓜佣寺撦S器邊緣直經再加聯軸器邊緣到徑向千分表桿孔中心的間距; 可動端聯軸器內孔到可動端前腳地腳螺栓中心的間距; 可動端前、后腳地腳螺栓中心的間距。由左右統計數據，所知前、后腳密封墊的薄厚。若電機比固定不動端高,應減密封墊;若電機比固定不動端低,需加密封墊。

　　豎直方位調節后,各點檢驗統計數據出現了改變,應當再次在1點部位清零,再次測出2、3點的統計數據。調節后,只需檢測和是不是在容許的偏差范圍之內就能?！　?

     三、膜片聯軸器徑向找正

　　水準方位找正不用測算可動web端前、后腳量,在1定位點將徑向和軸向千分表清零,載入3定位點徑向和軸向千分表讀值,用銅棒敲擊可動端開展中心線調節。先觀查徑向千分表讀值,用銅棒敲擊可動web端前、后腳,將3定位點的徑向讀值調為原先的一半。再觀查軸向千分表讀值,用銅棒敲擊可動web端中南部,將3定位點的軸向讀值也調為原先的一半。這必須不斷開展調節。調節結果應以合在容許偏差范圍之內?！　∷?、三點打表法找正流程
　　(1)在固定不動端和可動web端聯軸器上分別固定不動帶磁固定不動座、測量桿和千分表;(2)將軸轉至1點部位,分別將兩千分表清零;(3)再將軸轉至2點部位,讀取統計數據;(4)再將軸轉至3點部位,讀取統計數據;(5)分別測算(6)將電機前、后腳地腳螺栓松手,在電機前、后腳分別墊、厚的密封墊,挪動電機,盡可能使兩聯軸器靠緊,再將電機前、后腳地腳螺栓扭緊,在1定位點將兩千分表清零,在2、3定位點讀取統計數據,與設置的容許誤差較為,若沒有做到精密度規定,反復左右流程2-6;(7)流程6考慮后,將電機前、后腳地腳螺栓稍松手,將千分表維持在3定位點,用銅棒敲擊可動web端前、后腳,和可動web端中南部,開展水準方位找正,直至、在容許偏差范圍之內;(8)流程7考慮后,將可動端前、后腳地腳螺栓扭緊,找正完畢。
