膜片聯軸器關鍵有金屬材料膜片式聯軸器，蛇形彈黃連軸器、單葉雙曲面齒式聯軸器、彈性聯軸器等新式撓性原材料連軸器。比如：金屬材料膜片式聯軸器運用金屬膜片原材料的高緩解疲勞的特點；使總體連軸器具有品質輕，工作中靠譜，不用潤化，維護保養便捷等優點。

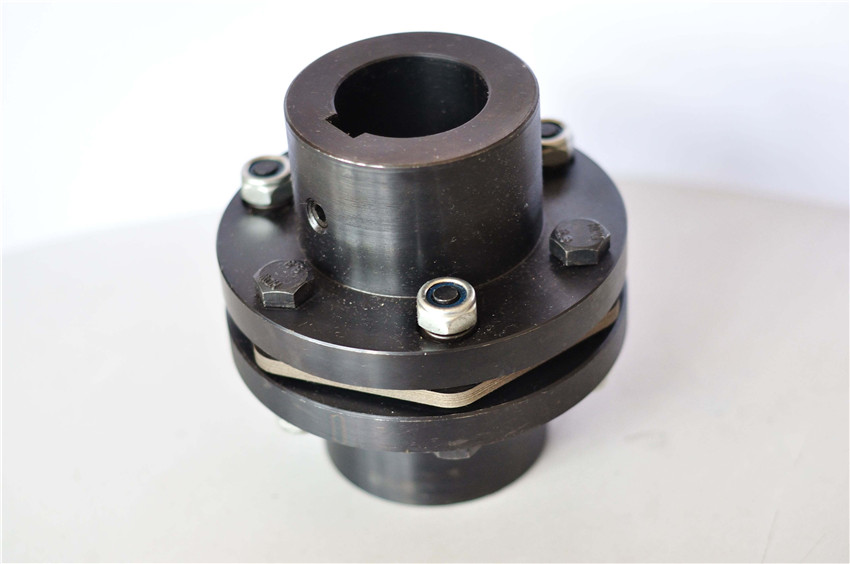

膜片聯軸器是由兩組脈沖阻尼器（不銹鋼板薄扳）用地腳螺栓交疊地與兩截連軸器連接，一組脈沖阻尼器由數片疊集而成，脈沖阻尼器分成連桿式和不一樣樣子的成片式。
膜片聯軸器靠脈沖阻尼器的延展性形變來賠償所聯兩軸的相對性偏移，是這種性能的金屬材料彈性元件撓性連軸器，無需潤化，構造較緊湊型，抗壓強度高，使用期長，無轉動空隙，沒受溫度和油漬危害，具備耐酸性、耐堿性、耐腐蝕的特性，適用高溫、髙速、有浸蝕物質負荷自然環境的軸系傳動系統，普遍用以各種各樣機械設備設備的軸系傳動系統，如離心水泵（特別是在是功率、不銹鋼離心泵）、離心風機、制冷壓縮機、液壓設備、石油機械、印刷設備、紡織器材、機械制造、礦山設備、冶金機械、航空公司（直升飛機）、艦船髙速驅動力傳動裝置，經轉子動平衡后運用于髙速轉動軸系已較為廣泛。
膜片聯軸器安裝使用說明書
1、安裝前要先查驗傳動裝置工作機兩軸是不是同舟，兩軸表層是不是有包裝袋和磕傷，連軸器2個半萬向聯軸器內螺紋是不是有臟物，內螺紋棱邊是不是有磕傷、若有應將軸、半萬向聯軸器清除整潔，磕傷用細銼解決好。隨后查驗2個半萬向聯軸器的內螺紋直徑和長短是不是同傳動裝置、工作中機的直徑和軸伸長短規格相符合。通常電機選型時，讓傳動裝置工作機端半萬向聯軸器長短低于其軸伸長短12—40mm為好。
2、以便有利于安裝，好是將2個半萬向聯軸器放到130--130的恒溫箱或油槽中開展加熱，使內螺紋規格漲大非常容易安上。安裝后確保軸頭不可以凸起半萬向聯軸器內孔，以平齊為好。檢驗兩截萬向聯軸器中間的間距：沿半萬向聯軸器的法蘭片兩里側測到3--4點的讀值取均值，及加長段與2個脈沖阻尼器組評測規格相加，二者偏差操縱在0—0.5mm范圍內。
3、找正：用百分表檢驗兩截萬向聯軸器法蘭片內孔和外圓柱度，當法蘭片內孔低于350mm時顫動值應不超0.05mm；當法蘭片內孔超過350mm時，顫動值應不超0.08。
