1.剛性聯軸器和彈性聯軸器
在風力發電機組中，常選用剛性聯軸器，彈性聯軸器(或萬向聯軸器)兩種方法。剛性聯軸器常見在對弱酸性好的二軸的連接，面彈性聯軸器則能夠為二軸對弱酸性較弱時出示二軸的連接，關鍵的是彈性聯軸器能夠出示1個延展性階段，該階段能夠消化吸收軸系和外界負荷的起伏面造成的附加動能。
在風力發電機組中一般在低速檔軸承端蓋(主軸軸承與齒曲軸箱低速檔軸連接處)采用剛性聯軸器。通常多采用漲套式連軸器、柱銷式連軸器等。在髙速軸承端蓋(發電機組與減速箱髙速軸連接處)采用彈性聯軸器(或萬向聯軸器)。通常采用輪胎聯軸器，或十字線節連軸器。
剛度(漲套式)連接是這種新式傳動系統聯接方法。80年代上優秀工業生產、如法國、日本國、 等在超重型荷載下的機械設備連接已普遍選用了這翻新技術性。
它與通常間隙配合連接、無鍵連接對比，脹套連接具備很多 的優勢：
①生產制造和安裝操作，安裝脹套的軸和孔的生產加工不像過渡配合那般規定高精的生產制造尺寸公差。安裝脹套也不必加溫、水冷卻或充壓機器設備，只需要將地腳螺栓符合規定的扭距扭緊只能。而且調節便捷，能夠將輪毅在軸上很便捷地調節到需要部位。
②有優良的公差配合，且拆裝便捷。這由于脹套可以很大相互配合空隙的輪毅連接起來。拆裝時將地腳螺栓擰下來，只能使被聯接件非常容易地拆卸。
③脹套連接能夠承擔重負載。脹套構造可做成多種多樣款式，1個脹套不足，還可好幾個串連應用。
④脹套的使用期長，抗壓強度高。由于這是靠摩擦傳動系統，對被聯接件沒有鍵槽消弱，都沒有相對速度，工作上不容易摩損。脹套在脹緊后，表面密不可分貼合機不容易生銹。
⑤脹套在超重時，能夠維護機器設備沒受毀壞。
在風力發電機組中對彈性聯軸器的基礎規定為：
①抗壓強度高，承載力大。因為風力發電機組的轉動軸系有將會產生瞬時速度尖峰荷載，故規定連軸器的許用瞬時速度大轉距為允許長期性轉距的3倍左右。
②延展性高，減振大，具備充足的減震工作能力。把沖擊性和震動造成的震幅減少到容許的范圍之內。
③具備充足的補償性，考慮工作中時兩軸產生偏移的必須。
④工作中可信性能平穩，對具備硫化橡膠彈性元件的連軸器還應具備耐溫性、不容易脆化等特點。
2.膜片聯軸器

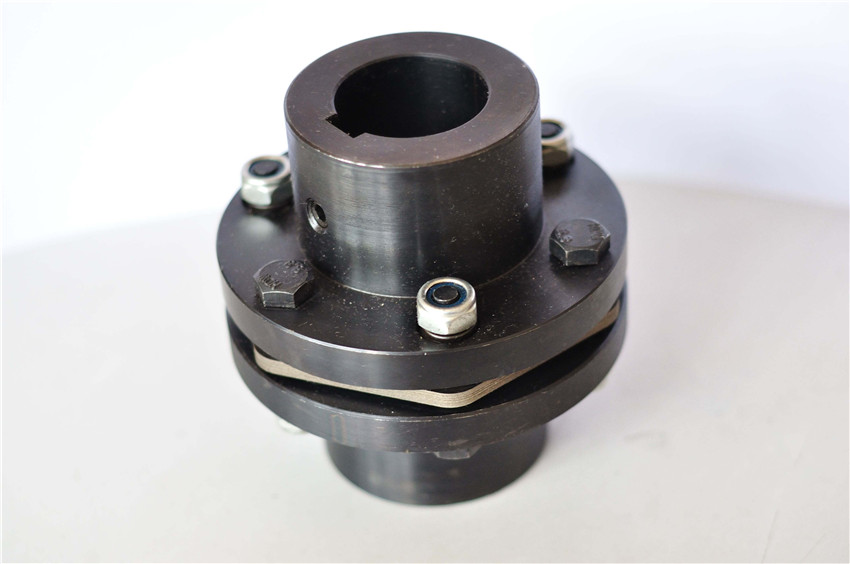

膜片彈性聯軸器關鍵由上下半連軸器、脈沖阻尼器組、化學原料藥、地腳螺栓、防松螺母、保護層墊塊等零配件構成，普遍構造如圖所示2.2圖示。其原理為：轉距從左半連軸器鍵入，經積極高強螺栓傳送至脈沖阻尼器組，脈沖阻尼器組再根據從動高強螺栓將轉距傳到化學原料藥，一樣轉距根據另一頭的脈沖阻尼器組、高強螺栓及右半連軸器輸出。
脈沖阻尼器常見的構造有輪輻式、圓環式、連桿式、多邊合作式、束身式。輪幅式和連桿式是初期的方式，圓環式非常簡單，但剛性差，現階段常見的還是多邊合作式和束身式。非常是束身式貼近等抗壓強度，剛性好，地腳螺栓孔周邊地應力低，向心力小，除去不必要品質，轉速比還可提升。據公司當場調研現階段大多數采用束身式脈沖阻尼器。脈沖阻尼器薄厚為0.3-0.7mm，脈沖阻尼器組由 總數的脈沖阻尼器重合面成。
膜片聯軸器兼具剛性聯軸器(如齒輪聯軸器)和彈性聯軸器(如延展性套柱銷聯軸器)的優勢，與齒式聯軸器較為：
①脈沖阻尼器式是憑借元器件本身的拉伸應變來融入中心線的錯誤中，因面防止了齒式聯軸器的齒面的相對性滑移或滾動摩擦觸碰，故不用潤化，省掉了繁雜滑油系統軟件；
②使用期長；
③錯誤中適應力大，一般達到齒式的五倍；
④徑向推力小，只能齒式的多幾分其一。
與延展性套柱銷聯軸器較為：
①膜片聯軸器在角偏轉安裝標準下運行，傳動系統高效率高過延展性柱銷聯軸器，有環保節能功效；
②膜片聯軸器在角偏轉安裝標準下運行，適應力強，延展性柱銷聯軸器在偏轉30狀況下運行2鐘頭后，延展性圈所有毀壞，面膜片聯軸器健身運動一切正常，無毀壞問題；
③膜片聯軸器具備優良的減震功效，特別是在在轉速比達12000轉/分左右震動非常小，這類優良特性非常適用活塞式動力機的傳動裝置及其礦山設備、履帶車子的傳動系統。
因為膜片聯軸器考慮風力機對彈性聯軸器的規定，而且比別的彈性聯軸器具備多優質的特性，因而兆瓦級風力發電發電機組增長速度減速箱髙速軸和發電機組電機轉子軸的聯接選用膜片聯軸器。
