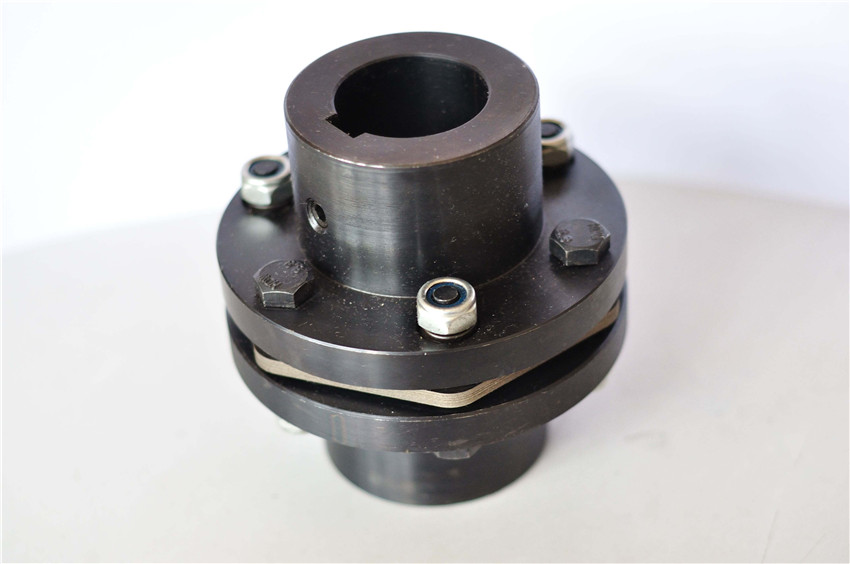

萬向聯軸器是這種全金屬干井式撓性連軸器。它根據較薄的高韌性碳素鋼片造成延展性形變來保持連軸器的撓性傳動系統，使連軸器既能夠 消化吸收兩邊轉動軸的錯誤中合消化吸收沖擊性，可以在其他含非金屬材料元器件的連軸器難以承擔的高溫、極端標準下工作中，得到長的使用期和不錯的物理性能。它的構造也簡易，裝卸搬運便捷，工程造價低，不用潤化與維護保養。膜片聯軸器的這種優勢使其運用于航空公司、戰艦、石油化工設備、機械設備制造等行業。
陶瓷膜片撓性連軸器的構造關鍵由陶瓷膜片組(脈沖阻尼器)、半連軸器、正中間節、卡緊元器件、地腳螺栓、防松螺母、密封圈等構成。其原理為：轉距從積極端半連軸器鍵入，歷經沿圓上間距布局的主傳扭高強螺栓將轉距傳送至脈沖阻尼器組，再由脈沖阻尼器組根據高強螺栓傳到正中間節，并一樣由另一頭的脈沖阻尼器組、高強螺栓及從動端半連軸器輸出。陶瓷膜片是撓性連軸器的核心部件，它由 總數的薄陶瓷膜片疊合而成脈沖阻尼器組，根據它來傳送轉距和健身運動。脈沖阻尼器薄厚通常為0.3mm~0.7mm，脈沖阻尼器樣子關鍵有圓環式、輪幅式、連桿式、多邊合作式和束身式。
對膜片聯軸器脈沖阻尼器地應力和扭曲剛度計算的科學研究，有利于深層次而精確剖析軸系扭曲震動情況，為船只動力系統的運作出示可靠保證。文中依據膜片聯軸器的構造特性，對于所研發的傳送很大輸出功率的8孔圓環狀脈沖阻尼器，開展了脈沖阻尼器地應力和扭曲彎曲剛度的剖析，合用有限元法開展了案例測算。
脈沖阻尼器是膜片式聯軸器的重要元器件，因為連軸器中其他零部件的剛度比脈沖阻尼器大很多，故可將脈沖阻尼器的彎曲剛度視作連軸器的彎曲剛度。因為連軸器徑向間偏位、傳送轉距、承擔向心力，脈沖阻尼器工作中時處在繁雜的支承情況。
l)膜面地應力(轉距地應力，設傳送轉距為T(N0m)，總片數為m，針對8孔地腳螺栓，由簡單化標準知，T片式=Tlm，每一主地腳螺栓上受到的力為F=Tl4mR；
2)抽濾地應力假設地腳螺栓與脈沖阻尼器原材料同樣，可測算出分別的品質，依據所在的部位和螺旋式視角，算是得向心力，且功效在總質心上。
3)徑向偏移造成的彎曲應力因為在中心線方位上的安裝偏差，使脈沖阻尼器沿中心線方位產生彎折形變，根據徑向偏移的尺寸能夠 算出徑向力的尺寸。
4)軸向、角向偏移造成的彎曲應力因為在中心線角往上的安裝具體偏差，使脈沖阻尼器沿中心線方位產生規律性彎折形變，并且這是決策脈沖阻尼器疲憊使用壽命的關鍵要素，根據視角歪斜能夠 算出回復力矩的尺寸。
脈沖阻尼器傳送轉距時，轉距是根據積極地腳螺栓運用脈沖阻尼器元器件推動從動地腳螺栓，萬向聯軸器沿地腳螺栓遍布圓斷線方位傳送的。忽視脈沖阻尼器間細微的相對速度，覺得各脈沖阻尼器勻稱擔負轉距。在延展性膜片聯軸器傳送轉距時脈沖阻尼器平面圖支承，含有陰影部分的圓表達積極端鍵入，空白頁圓表達從動端輸出。
